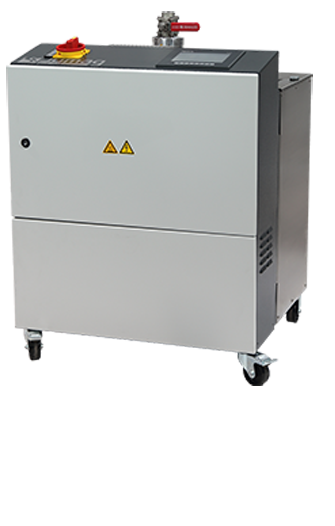

Wytwornice pary elektryczne

Przegląd:

• Moc od 20kW do 360kW
• Modułowe grzałki najwyższej jakości
• Układ parowania wykonany ze stali szlachetnej w formie kotła komorowego
• Dzięki poziomej konstrukcji- łatwość wykonania prac konserwacyjnych
• Łatwy do obsługi układ sterowania z ekranem dotykowym

Wysoka jakość pary

• Konstrukcja ze stali szlachetnej wysokiej jakości 1.4571 umożliwia wytwarzanie pary wysokiej czystości
• Duża powierzchnia lustra wody dzięki innowacyjnej konstrukcji pozwala na uzyskanie suchej pary
• Wbudowany odkraplacz pozwala na generowanie suchej pary również przy niskim poziomie ciśnienia
• Do wyboru opcja ze wstępnym podgrzewaniem wody dla częściowego jej odgazowania
• Natychmiastowe dopasowanie do wielkości aktualnego zapotrzebowania dzięki elektronicznej regulacji mocy

Solidna i niewymagająca konstrukcja

• Wysokotemperaturowe elementy grzewcze z niskim obciążeniem powierzchniowym
• Modułowe uruchomienie i sterowanie prętów grzewczych minimalizuje obciążenie
• Tyrystory wydłużają żywotność komponentów elektrycznych
• Wszystkie elementy wykonane z materiałów nierdzewnych (opcjonalnie ze stali szlachetnej 1.4571) zapewniają niezwykłą wytrzymałość
• Brak skoków poboru mocy dzięki zastosowaniu symetrycznego obciążenia sieci

Łatwość obsługi

• Łatwa obsługa dzięki intuicyjnemu układowi sterowania z ekranem dotykowym w wielu językach
• Nie wymaga uzyskania pozwolenia na eksploatację w wielu krajach, dopuszczony na bazie europejskiej normy dla elektrycznych wytwornic pary
• Łatwa dostępność do wnętrza w razie konieczności wykonania prac konserwacyjnych dzięki montażowi w pozycji leżącej poziomej i grzałce z kołnierzem
• Opcjonalnie automatyczny układ czyszczenia szlamów i odsalania na wyposażeniu
• Serwis przez 365 dni w roku i 24 godziny na dobę

Elastyczność i prostota

• Optymalne przyłącza mediów instalowane od góry
• Wszystkie rurociągi odpowietrzające prowadzone do jednego wylotu, wszystkie rurociągi odwadniające prowadzone do jednego wylotu
• Możliwość pełnego wykorzystania oferty akcesoriów JUMAG
• Niewielkie zapotrzebowanie na przestrzeń dzięki kompaktowej budowie
• Ciśnienie eksploatacyjne do 12,5 bar, ciśnienie robocze 0,3 bar do 11 bar
• Rolki/ kółka dla łatwego transportu i zmian miejsca ustawienia

Wytwornice pary Jumag są bardzo łatwe w obsłudze i solidne wykonane.

• Łatwość obsługi zapewniona jest dzięki układowi sterowania z komunikatami tekstowymi.
• Liczne opcje i możliwości sterowania pozwolą na pełne dopasowanie elektrycznej wytwornicy pary Jumag do potrzeb (automatyczne oczyszczanie szlamów, zewnętrzne ciśnienie, wyłączniki czasowe ...).
• Łatwość wykonywania prac konserwacyjnych dzięki dobrej dostępności części.
• Dzięki instalacji przyłączy od góry i od dołu oraz dojść obsługowych z przodu i z prawej strony wszystkie komponenty są łatwo dostępne.
• Dzięki odpowiedniej konstrukcji elementów grzewczych zapewniony jest długi okres użytkowania prętów grzejnych.
• Dzięki elektronicznej regulacji mocy obciążenie elementów grzewczych dostosowane jest do aktualnej sytuacji i zapotrzebowania.
• Część ciśnieniowa jest również łatwa do czyszczenia i generuje bardzo suchą parę.
• Rolki/ kółka wytwornicy pary Jumag pozwalają na łatwe jej ustawienie.
• Dzięki optymalizacji rozmiarów wyjść i przewodów przyłączy instalacja urządzenia jest stosunkowo prosta.
• Wszystkie elementy wykonane są z materiałów nierdzewnych (głównie ze stali nierdzewnej 1.4571).

Elektryczna wytwornica pary Jumag działa na zasadzie kotła komorowego. Woda podawana za pomocą pompy wysokociśnieniowej ogrzewana jest w zbiorniku ciśnieniowym za pomocą elementów grzejnych i paruje. Moc elementów grzejnych jest regulowana w zależności od ciśnienia pary. W zależności od poziomu wody w zbiorniku ciśnieniowym woda zasilająca uzupełniana jest za pomocą pompy kotła. Elektryczna wytwornica pary Jumag jest wyposażona w zbiornik wody zasilającej i pompę zasilającą. Opcjonalnie można podłączyć układ czyszczenia szlamu i jednostkę uzdatniania wody.

Ciśnienie robocze może być regulowane w zależności od wersji wykonania w zakresie od 0,3 do 11 barów.

Rodzaj wytwornicy	EDI 20	EDI 40	EDI 60	EDI 80	EDI 100	EDI 120	EDI 360
Wydajność wytwornicy	26,5 kg/h	53 kg/h	80 kg/h	106 kg/h	132,5 kg/h	160 kg/h	480 kg/h
Moc cieplna	20 kW	40 kW	60 kW	80 kW	100 kW	120 kW	360 kW
Czas rozruchu	ok. 15 min	ok. 7,5 min	ok. 8 min	ok. 6 min	ok 6.5 min	ok. 5,5 min	ok. 5 min
Ciśnienie pracy	0,3-11 bar	0,3-11 bar	0,3-11 bar	0,3-11 bar	0,3-11 bar	0,3-11 bar	3-11 bar
Maksymalne ciśnienie	12,5 bar	12,5 bar	12,5 bar	12,5 bar	12,5 bar	12,5 bar	13 bar
Przyłącze el.	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz	400 V / 50 Hz
Pobór mocy el.	22,2 kW	42,2 kW	62,2 kW	82,2 kW	102,2 kW	122,2 kW	362,2 kW
Masa całkowita	190 kg	200 kg	250 kg	260 kg	300 kg	310 kg	850 kg
