Wytwornice pary standardowe
Dane techniczne:
Rodzaj wytwornicy | DG 160 | DG 260 | DG 360 | DG 460 | DG 560 |
Typ jednostki | pojedyncza jednostka | pojedyncza jednostka | pojedyncza jednostka | pojedyncza jednostka | pojedyncza jednostka |
Wydajność wytwornicy pary | 160 kg/h | 260 kg/h | 360 kg/h | 460 kg/h | 560 kg/h |
Wydajność na minutę | 2,6 kg/min | 4,3 kg/min | 6 kg/min | 7,6 kg/min | 9,3 kg/min |
Moc całkowita | 110 kW | 175 kW | 245 kW | 315 kW | 400 kW |
Wykorzystanie mocy | 105 kW | 170 kW | 235 kW | 300 kW | 380 kW |
Maksymalne ciśnienie | 13 bar | 13 bar | 13 bar | 13 bar | 13 bar |
Czas rozruchu | 5 Min. | 8 Min. | 8 Min. | 8 Min. | 8 Min. |
Max. zużycie oleju* | 9,3 kg/h | 14,8 kg/h | 20,7 kg/h | 26,7 kg/h | 33,9 kg/h |
Max. zużycie gazu** | 10,3 m 3 /h | 16,4 m 3 /h | 23,0 m 3 /h | 29,6 m 3 /h | 37,6 m 3 /h |
Min. przepływowe ciśn. gazu | 20 mbar | 20 mbar | 20 mbar | 20 mbar | 20 mbar |
Przyłącze gazu | 1" | 1" | 1" | 1" | 1" |
Przepływ spalin | 0,05 kg/s | 0,08 kg/s | 0,11 kg/s | 0,14 kg/s | 0,18 kg/s |
Średnica czopucha | 150 mm | 300 mm | 300 mm | 300 mm | 300 mm |
Min. ciąg komina | 0,15 mbar | 0,15 mbar | 0,15 mbar | 0,15 mbar | 0,1 mbar |
Przyłącze el. | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
Pobór mocy el. | 2,2 kW | 2,2 kW | 2,5 kW | 2,6 kW | 2,6 kW |
Masa całkowita | 580 kg | 700 kg | 800 kg | 1200 kg | 1300 kg |

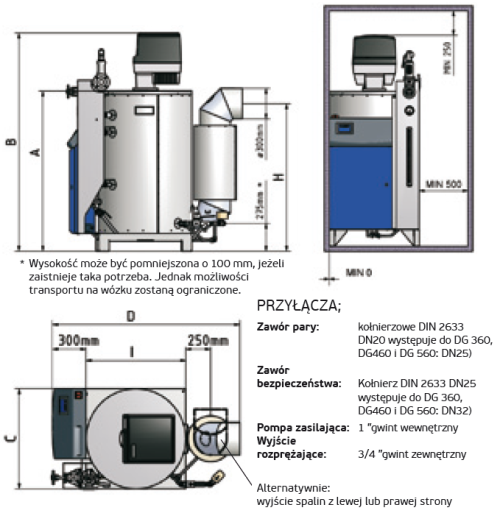

Wysokość wytwornicy B | 1580 mm | 1756 mm | 2043 mm | 2043 mm | 2140 mm |
Szerokość wytwornicy C | 800 mm | 800 mm | 800 mm | 930 mm | 930 mm |
Głębokość wytwornicy D | 1380 mm | 1620 mm | 1620 mm | 1750 mm | 1750 mm |
Wysokość transportu A | 1250 mm | 1363 mm | 1563 mm | 1563 mm | 1563 mm |
Szerokość transportu C | 690 mm | 800 mm | 800 mm | 930 mm | 930 mm |
Głębokość transportu I | 780 mm | 800 mm | 800 mm | 930 mm | 930 mm |
Wysokość czopucha H | 850 mm | 1438 mm | 1438 mm | 1438 mm | 1438 mm |
Dostarczone dane dotyczą wytwornicy z ekonomizerem, przy temperaturze wody zasilającej 90 ° C.
*Olej - El: Hu = 11,86 kWh / kg
**Gazu ziemnego: Hu = 10,35 kW h/m3h
